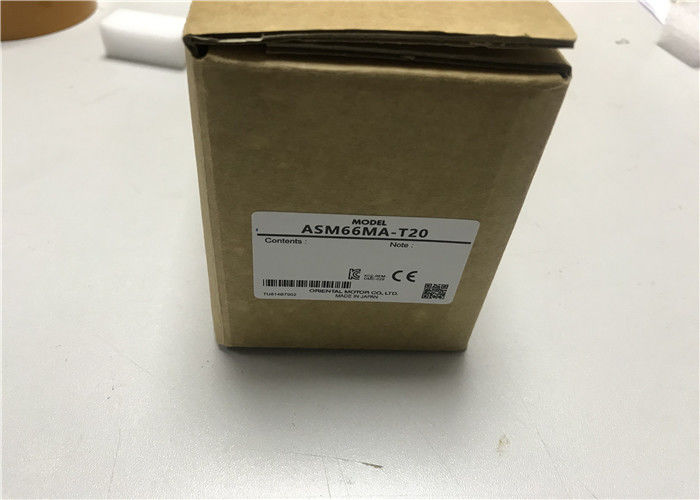

AS66MA-T20 VEXTA AlphaStep Closed Loop Step Motor and Pulse Input Driver

AS66MA-T20 VEXTA AlphaStep Closed Loop Step Motor and Pulse Input Driver

  • AS66MA-T20 VEXTA AlphaStep Closed Loop Step Motor and Pulse Input Driver
  • AS66MA-T20 VEXTA AlphaStep Closed Loop Step Motor and Pulse Input Driver
AS66MA-T20 VEXTA AlphaStep Closed Loop Step Motor and Pulse Input Driver
Product Details:
Place of Origin: Japan
Brand Name: VEXTA
Certification: CE
Model Number: ASM66MA-T20
Payment & Shipping Terms:
Minimum Order Quantity: 1
Price: Negotiated
Packaging Details: New Original
Delivery Time: 3-5days
Payment Terms: L/C, T/T
Supply Ability: 1000
Contact Now
Detailed Product Description
Brand: VEXTA Product Type: Industrial Servo Motor
Part Number: ASM66MA-T20 Place Of Origin: Japan
Rated Speed: 1000RPM Rated Output: 0.4kw

AS66MA-T20 VEXTA AlphaStep Closed Loop Step Motor and Pulse Input Driver







Detail of AS66MA-T20 VEXTA



Mounting angle dimensions: 60 mm .

Type: TH Geared . Axis type: Single axis .

Electromagnetic brake: Yes .

Rotor moment of inertia J: 564 × 10-7kg ・ m2 .

Reduction ratio: 20 .

Resolution: When 1000P / R is set: 0.018 ° / pulse .

Backlash: 10 arcmin .

Electromagnetic brake part model: non-excitation operation type .

Electromagnetic brake power input: DC24V ± 5% .

Electromagnetic brake power consumption: 6W .

Electromagnetic brake part Exciting current: 0.25A .

Electromagnetic brake part Static friction torque: 1.75N ・ m .

Motor mass: 1.5kg







Specifications of ASM66MA-T20 Industrial Servo Motor



Product Line VEXTA®
Motor Type Closed Loop
Motor Frame Size 2.36 in. sq.
Power Supply Single-Phase 100-115 VAC
Type Standard
Gear Ratio (X:1) 20 :1
Shaft/Gear Type TH Geared
Electromagnetic Brake Equipped
Maximum Holding Torque (lb-in) 30
Permissible Speed Range (r/min) 0 ~ 90
Rotor Inertia (oz-in2) 3.1 oz-in2
Components ASM66MA-T20 (Motor)
ASD24C-A (Driver)
RoHS Compliant No
Safety Standards UL
CSA
EN
CE
CE Marking Low Voltage Directives
EMC Directives
Maximum Input Pulse Frequency 250 kHz (When the pulse duty is 50%)
Control Command Pulse Train Input
Insulation Resistance [Motor] 100 MΩ minimum when measured by a 500 VDC megger between the frame-windings and frame-electromagnetic brake windings.
[Driver] 100 MΩ when measured by a 500 VDC megger between the frame-power supply input terminal and I/O-Power supply input terminal.
Insulation Class [Motor] Class B (266ºF [130ºC]), UL/CSA: Recognized as Class A 221ºF (105ºC)
Dielectric Strength (Motor) Sufficient to withstand the following for one minute: Frame-Windings 1.5 kV 50 or 60 Hz, Frame-Electromagnetic brake windings 1.0kV 50 or 60 Hz
Dielectric Strength (Driver) Sufficient to withstand for 1 min. - Frame-Power supply input terminal 1.5 kV 50 or 60 Hz, I/O-Power supply input terminal 2.3 kV 50 or 60 Hz
Ambient Temperature Range [Driver] 32ºF ~ 122ºF (0ºC ~ 50ºC)
[Motor] 32ºF ~ 122ºF (0ºC ~ 50ºC), nonfreezing
Ambient Humidity 85% or less (noncondensing)
Operating Atmosphere No corrosive gases, dust, water or oil.
Resolution Setting: 1000 P/R 0.018 °/Pulse











AS Series Standard Type



AS46AA AS66AA AS69AA AS98AA AS911AA AS46MA
AS66MA AS69MA AS98MA AS66A AS69AC AS98AC
AS911AC AS66MC AS69MC AS98MC AS66AS AS69AS
AS98AS AS911AS AS66MS AS69MS AS98MS
